ML10B通訊分站
關鍵詞:
所屬分類:
ML10系列工業遠程監控系統
- 產品描述
-
- 商品名稱: ML10B通訊分站
- 商品編號: 1185913640410828800
端子定義?引腳信號名稱描述備注1VCC電源正極?2GND地線電源地3TX發送的數據方向為輸出4RX接收的數據方向為輸入5GND地線RS232信號的地6485ARS485接口的A端?7485BRS485接口的B端?8LINK門開關檢測信號輸入內部有3.3V的上拉,低電平表示門關閉9RST暫未使用?10NET電源檢測信號輸入內部有3.3V上拉,低電平表示有電指示燈說明LED1,LED2,LED3:在連接過程中為內部程序指示燈,連網后為GPRS信號強度指示燈?LED4:連網過程中此燈快閃,注冊到網絡后此燈3秒閃爍一次LINK:網絡連接指示燈,連上網絡后此燈亮且一秒閃爍一次?Data:收發數據指示燈?PWR:電源指示燈設備各項功能的使用方法●定時定點上報數據在儀表參數部分設置上報周期和上報起始時間即可,其他參數設置同通用ML10B參數設置,設備地址的后兩位須與所抄儀表的地址一致。●門開關檢測接線方法(低電平表示門關閉)●?掉電檢測接線方法(低電平表示直流電源供電)附:美倫公司掉電檢測盒引線定義白、白-----AC220V接線紅-----信號輸出正黑-----信號輸出負●?短信數據上報模式(在此模式下LINK燈不亮)在此模式下,數據以短信息的方式進行透明傳輸,上網方式需要設置為短消息上網,在上報號碼處填寫中心接收端的SIM卡號即可,注意根據實際需要選擇編碼方案,設置方法如下:注意:短信中心號碼需要填寫當地網絡供應商提供的中心號碼。●?透傳模式首先選擇正確串口號,終端型號(默認選擇S-系列),及網絡連接參數設置,工作模式選擇客戶端模式,正確填寫域名服務器IP地址及服務器端口號,APN接入點填寫cmnet,動態域名地址填寫申請的域名,設備sim卡號碼填寫本臺設備的sim卡電話號碼(11位),其它項可參考上圖。

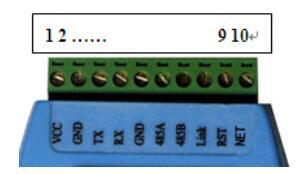

端子定義
引腳 信號名稱 描述 備注 1 VCC 電源正極 2 GND 地線 電源地 3 TX 發送的數據 方向為輸出 4 RX 接收的數據 方向為輸入 5 GND 地線 RS232信號的地 6 485A RS485接口的A端 7 485B RS485接口的B端 8 LINK 門開關檢測信號輸入 內部有3.3V的上拉,低電平表示門關閉 9 RST 暫未使用 10 NET 電源檢測信號輸入 內部有3.3V上拉,低電平表示有電 指示燈說明

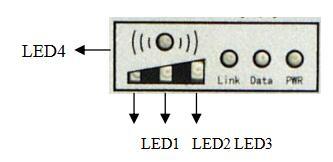

LED1,LED2,LED3:在連接過程中為內部程序指示燈,連網后為GPRS信號強度指示燈
LED4:連網過程中此燈快閃,注冊到網絡后此燈3秒閃爍一次
LINK:網絡連接指示燈,連上網絡后此燈亮且一秒閃爍一次
Data:收發數據指示燈
PWR:電源指示燈
設備各項功能的使用方法
● 定時定點上報數據
在儀表參數部分設置上報周期和上報起始時間即可,其他參數設置同通用ML10B參數設置,設備地址的后兩位須與所抄儀表的地址一致。

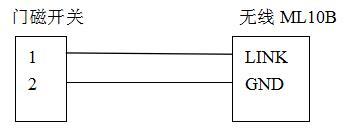

● 門開關檢測接線方法(低電平表示門關閉)

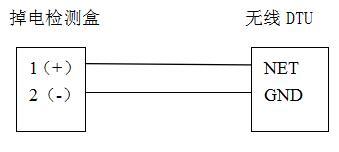

● 掉電檢測接線方法(低電平表示直流電源供電)
附:美倫公司掉電檢測盒引線定義
白、白-----AC220V接線
紅-----信號輸出正
黑-----信號輸出負
● 短信數據上報模式(在此模式下LINK燈不亮)

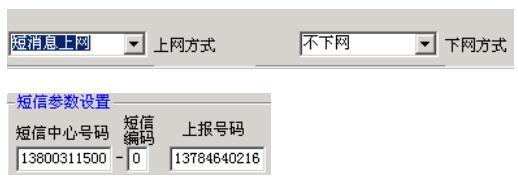

在此模式下,數據以短信息的方式進行透明傳輸,上網方式需要設置為短消息上網,在上報號碼處填寫中心接收端的SIM卡號即可,注意根據實際需要選擇編碼方案,設置方法如下:
注意:短信中心號碼需要填寫當地網絡供應商提供的中心號碼。
● 透傳模式

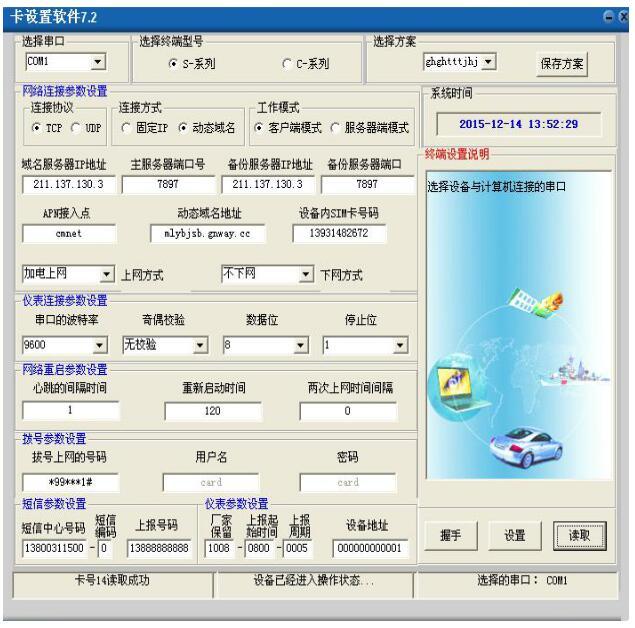

首先選擇正確串口號,終端型號(默認選擇S-系列),及網絡連接參數設置,工作模式選擇客戶端模式,正確填寫域名服務器IP地址及服務器端口號,APN接入點填寫cmnet,動態域名地址填寫申請的域名,設備sim卡號碼填寫本臺設備的sim卡電話號碼(11位),其它項可參考上圖。
