- 商品名稱: ML10V1工業遠程監控設備
- 商品編號: 1185913639102205952
介紹ML10V1是ML10系列工業遠程無線監控系統的信號轉換器，可以將非MODBUS/HART協議的數字信號及4-20mA模擬信號，轉換成符合MODBUS/HART協議的數字信號。上位機通過RS-485/HART接口與其進行通訊。此說明書針對ML10V1設備不同工作模式下的菜單進行了詳細說明，其工作模式包括MODBUS一拖多模式、MODBUS一對一模式、HART模式，請用戶閱讀說明書時，詳細確認模式狀態后，再進行設置。（因不同模式硬件有區別，則訂貨時需指定工作模式。）技術參數輸入信號非MODBUS或HART協議數字信號，4-20mA模擬信號。輸出信號MODBUS或HART協議數字信號工作電源DC24V±10%，功耗≤5W。外形尺寸121×81×32mm設備示意圖安裝與連接要求●如果安裝在室外，需加裝儀表箱，免雨淋，日曬?！窠拱惭b在強烈振動場合，禁止安裝在有大量腐蝕性氣體的環境中?！癫灰碗姾笝C(jī)，變頻器等污染電源的設備共用一個交流電源，必要時需加裝凈化電源。MODBUS一拖多模式連接示意圖說明：此圖為MODBUS一拖多模式連接示意圖，一臺MODBUS主設備可以連接多臺ML10V1設備，其通過MODBUS協議進行傳輸；每臺ML10V1設備又可連接≤32臺不同型號的儀表，其通過美倫協議進行傳輸。儀表站號可隨機設置，其范圍為000～999。此方式適用美倫不同型號的儀表，其通訊方式采用主機請求，從機應答。MODBUS一對一模式連接示意圖說明：此圖為MODBUS一拖多模式連接示意圖，一臺MODBUS主設備可以連接多臺ML10V1設備，其通過MODBUS協議進行傳輸；每臺ML10V1設備只能連接1臺MLF-100W儀表，其通過美倫協議進行傳輸。儀表站號可隨機設置，其范圍為000～999。此方式適用MLF-100W儀表，其通訊采用儀表主動上報模式。HART模式連接示意圖說明：此圖為HART模式連接示意圖，一臺HART讀取設備可以連接多臺ML10V1設備，其通過HART協議進行傳輸；每臺ML10V1設備只能連接1臺美倫不同型號的儀表，其通過美倫協議進行傳輸。儀表站號可隨機設置，其范圍為000～999。此方式適用美倫不同型號的儀表，其通訊方式采用主機請求，從機應答。
介紹
ML10V1是ML10系列工業遠程無線監控系統的信號轉換器，可以將非MODBUS/HART協議的數字信號及4-20mA模擬信號，轉換成符合MODBUS/HART協議的數字信號。上位機通過RS-485/HART接口與其進行通訊。
此說明書針對ML10V1設備不同工作模式下的菜單進行了詳細說明，其工作模式包括MODBUS一拖多模式、MODBUS一對一模式、HART模式，請用戶閱讀說明書時，詳細確認模式狀態后，再進行設置。（因不同模式硬件有區別，則訂貨時需指定工作模式。）
技術參數

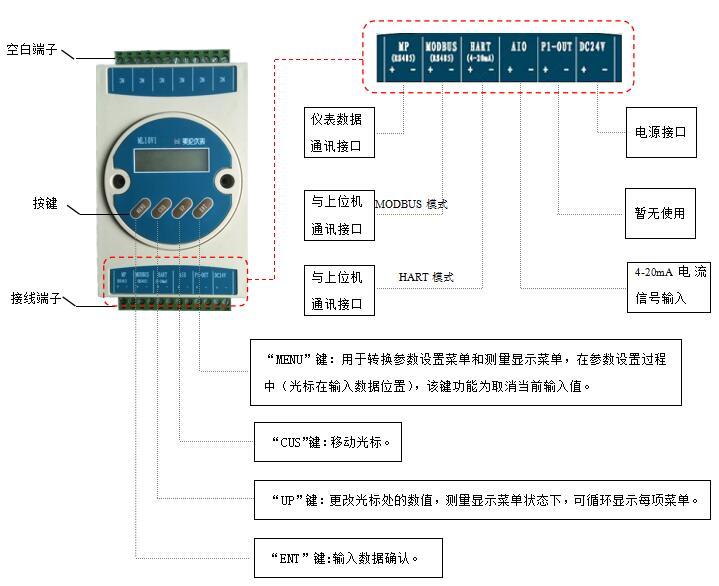

輸入信號 非MODBUS或HART協議數字信號，4-20mA模擬信號。 輸出信號 MODBUS或HART協議數字信號 工作電源 DC24V±10%，功耗≤5W。 外形尺寸 121×81×32mm 設備示意圖
安裝與連接要求
● 如果安裝在室外，需加裝儀表箱，免雨淋，日曬。
● 禁止安裝在強烈振動場合，禁止安裝在有大量腐蝕性氣體的環境中。
● 不要和電焊機，變頻器等污染電源的設備共用一個交流電源，必要時需加裝凈化電源。

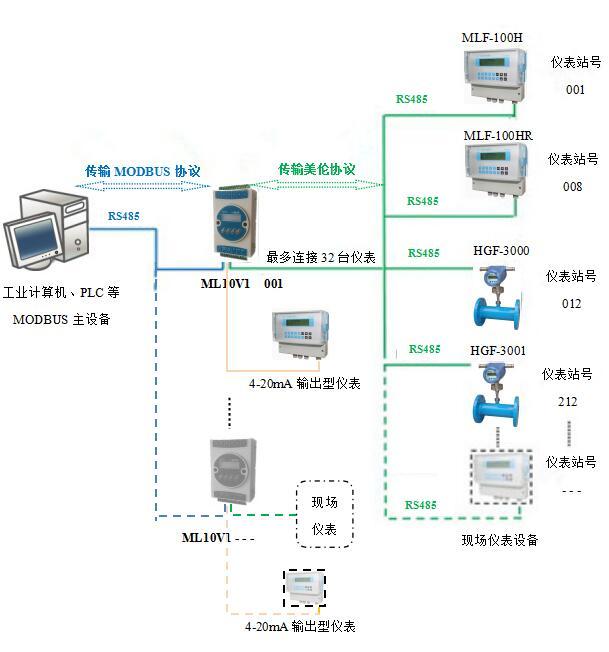

MODBUS一拖多模式連接示意圖
說明：此圖為MODBUS一拖多模式連接示意圖，一臺MODBUS主設備可以連接多臺ML10V1設備，其通過MODBUS協議進行傳輸；每臺ML10V1設備又可連接≤32臺不同型號的儀表，其通過美倫協議進行傳輸。儀表站號可隨機設置，其范圍為000～999。
此方式適用美倫不同型號的儀表，其通訊方式采用主機請求，從機應答。

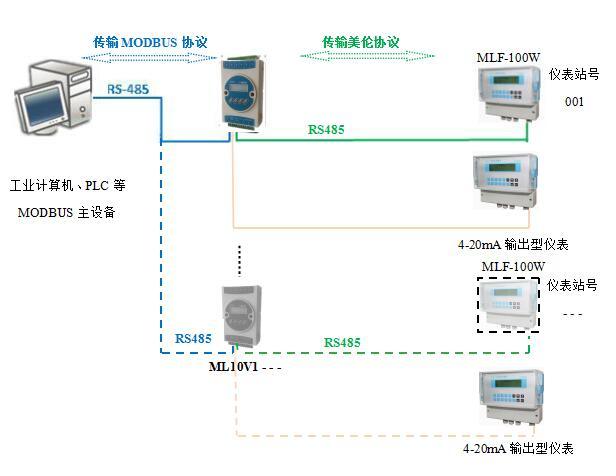

MODBUS一對一模式連接示意圖
說明：此圖為MODBUS一拖多模式連接示意圖，一臺MODBUS主設備可以連接多臺ML10V1設備，其通過MODBUS協議進行傳輸；每臺ML10V1設備只能連接1臺MLF-100W儀表，其通過美倫協議進行傳輸。儀表站號可隨機設置，其范圍為000～999。
此方式適用MLF-100W儀表，其通訊采用儀表主動上報模式。

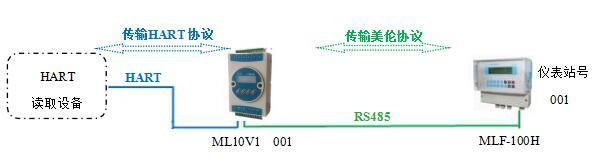

HART模式連接示意圖
說明：此圖為HART模式連接示意圖，一臺HART讀取設備可以連接多臺ML10V1設備，其通過HART協議進行傳輸；每臺ML10V1設備只能連接1臺美倫不同型號的儀表，其通過美倫協議進行傳輸。儀表站號可隨機設置，其范圍為000～999。
此方式適用美倫不同型號的儀表，其通訊方式采用主機請求，從機應答。
