ML10B-DC通訊分站
關鍵詞:
所屬分類:
ML10系列工業遠程監控系統
- 產品描述
-
- 商品名稱: ML10B-DC通訊分站
- 商品編號: 1185913641912389632
技術參數●GPRS數據GPRSClass10編碼方案:CS1~CS4符合SMG31bis技術規范●接口天線接口50Ω/SMA/陰頭SIM卡3V/1.8V串行數據及配置接口RS485?串行數據速率1200~19200bits/s●A/D采集模擬量輸入4~20mA或0-10V模擬量采集分辨率16bit模擬量測量精度0.1%●供電電壓+7~+9VDC,7.2V能量型電池●功耗(外供電壓值:7.2V)休眠電流<50uA數傳電流<200mA●其他參數尺寸130*130*85(不包括天線)重量約230g工作環境溫度-30~+70oC儲存溫度-40~+85oC相對濕度95%(無凝結)防水等級:IP66端子定義引腳號名稱描述1IN2第二路數字量輸入(未用)2IN1第一路數字量輸入(未用)3GNDDC24V電源負(未用)4+24VDC24V電源正(未用)5Y2-第二路模擬量輸入負(未用)6Y2+第二路模擬量輸入正(未用)7Y1-第一路模擬量輸入負(未用)8Y1+第一路模擬量輸入正(未用)9B485的B端10A485的A端11-10B電源輸入負端12+10B電源輸入正端*S3數據主動上報按鈕*S2參數設置按鈕
技術參數
● GPRS數據
GPRS Class 10
編碼方案:CS1~CS4
符合SMG31bis技術規范
● 接口
天線接口50Ω/SMA/陰頭
SIM卡3V/1.8V
串行數據及配置接口RS485
串行數據速率1200~19200bits/s
● A/D采集
模擬量輸入 4~20mA或0-10V
模擬量采集分辨率 16bit
模擬量測量精度 0.1%
● 供電
電壓+7 ~+9VDC,7.2V能量型電池
● 功耗(外供電壓值:7.2V)
休眠電流<50uA
數傳電流<200mA
● 其他參數
尺寸130*130*85 (不包括天線)
重量約230g
工作環境溫度-30~+70ºC
儲存溫度-40~+85ºC
相對濕度95%(無凝結)
防水等級:IP66

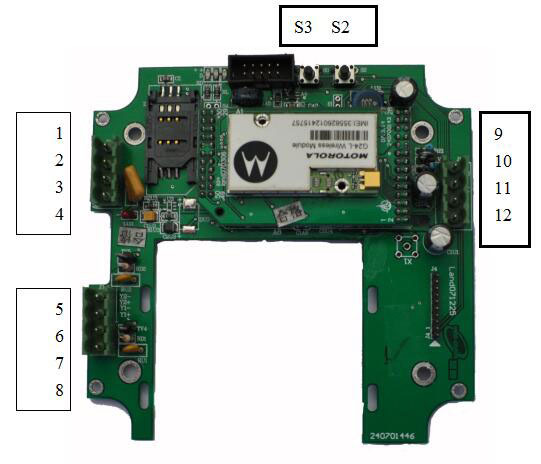

端子定義
引腳號
名稱
描述
1
IN2
第二路數字量輸入(未用)
2
IN1
第一路數字量輸入(未用)
3
GND
DC24V電源負(未用)
4
+24V
DC24V電源正(未用)
5
Y2-
第二路模擬量輸入負(未用)
6
Y2+
第二路模擬量輸入正(未用)
7
Y1-
第一路模擬量輸入負(未用)
8
Y1+
第一路模擬量輸入正(未用)
9
B
485的B端
10
A
485的A端
11
-
10B電源輸入負端
12
+
10B電源輸入正端
*
S3
數據主動上報按鈕
*
S2
參數設置按鈕
