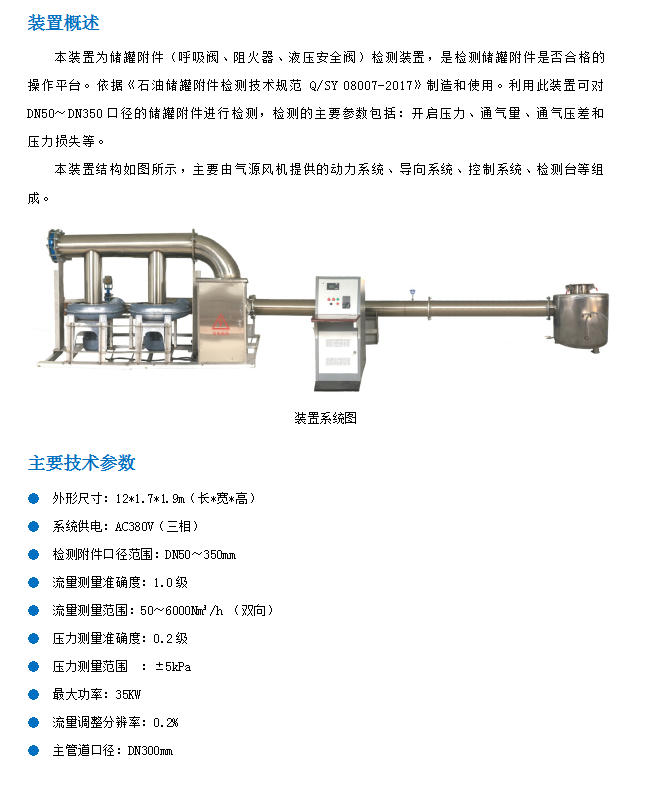

系統概述：本系統為檢定呼吸閥和阻火器的定制流量系統，管道口徑為DN350（如圖1所示）。有兩臺7.5kW風機切換二選一作為氣源，風機采用一吹一吸的方式接入，并通過電動閥控制風路的開關。氣體流量通過變頻器控制風機轉速實現，并通過HGF-3000熱式氣體質量流量計測量并顯示。被檢定設備通過差壓變送器測得差壓了，并在操作臺面板顯示。與試驗臺的接口處設有電動閥，可以通過控制臺控制管路與試驗臺的氣路連接。????????????????????主要技術參數●系統主要參數：?流量測量精度：±1%?流量調整范圍流量調整分辨率主管道口徑系統供電-7000～+7000m3/h（不接被檢器件）0.2%DN350AC380三相●流量計主要技術參數測量介質管徑流速范圍測量精度響應速度供電電源輸出信號顯示內容各種氣體（乙炔氣體除外）DN3500.5～100Nm/s±1%1sDC24V4～20mA(光電隔離，最大500Ω負載)?RS-485（光電隔離）質量流量、標況體積流量、累計流量、標準時間、累計運行時間等●差壓顯示表主要技術參數輸入信號：模擬量輸入：電流4～20mA測量范圍：-1999～9999字測量精度：0.5%FS±1字分辨率：1、0.1、0.01或0.001字溫度補償:0～50℃顯示方式：.-1999～9999測量值顯示??????????.-1999～9999設定值顯示?????????.0～100%測量值光柱顯示???????????.發光二極管工作狀態顯示光柱精度：光柱顯示精度為1%參數設定：.面板輕觸式按鍵數字設定???.參數設定值斷電后永久保存????????.參數設定值密碼鎖定使用環境：.環境溫度0～50℃?????.相對濕度≤85RH????.供電電壓--常規型??AC220V+10-15%(50Hz±2Hz)線性電源供電.避免強腐蝕氣體功耗：.≤5W(AC220V線性電源供電)???.≤4W(AC90～265V開關電源供電)???.≤4W(DC24V開關電源供電)?結構：標準卡入式●閥門主要技術參數型號：160電源:AC220V電機功率：100W額定電流：1.4A行程時間/力矩：80S/1600Nm回轉角度范圍：0～90°可調限位方式：電動時：全開全閉極限開關限位；手動時：機械擋塊限位保護方式：電機過熱保護器（125℃）整機重量：12.2kg絕緣電阻：DC24V：500VAC1分鐘、AC220V：1500VAC1分鐘、AC380V：1800VAC1分鐘防護等級：IP65、IP67安裝方法：360°任意角度安裝電氣接口：防水電纜接頭環境溫度：-20℃～+60℃選裝功能：除濕加熱器●變頻器主要技術參數頻率設定分辨率：0.01Hz頻率精度：輸出頻率的±0.01%（在-10～40℃）輸入信號：頻率指令、正轉指令、反轉指令、加速/減速時間設定、空轉停止、報警復位、緊急、停止寸動選擇、步進頻率設定、運轉信號保持及其他（數字輸入：8通道可任意設定分配）、（模擬輸入：電流/電壓兼用3通道）LED顯示：頻率、輸出電流、轉速、負載率、無單位：（輸出電壓、功率等）、運轉中、報警保護功?能電流限制、過電流切斷、電機過載、外部熱敏器、欠壓、過電壓、瞬時停電、散熱片過熱、缺相。環境：.環境溫度-10℃～+40℃（無冰凍）；輕過載、-10℃～+50℃（無冰凍）；重過載??.相對濕度95%RH以下（不結露）●風機主要技術參數型號及機號：4-72A-4.5A轉速：2900r/min配用電機：7.5KW流量：5712-10562m3/h全壓：2554-1673Pa
