PMJ-1泡沫滅火設備檢定系統
- 產品描述
-
- 商品名稱: PMJ-1泡沫滅火設備檢定系統
- 商品編號: 1185913634811432960

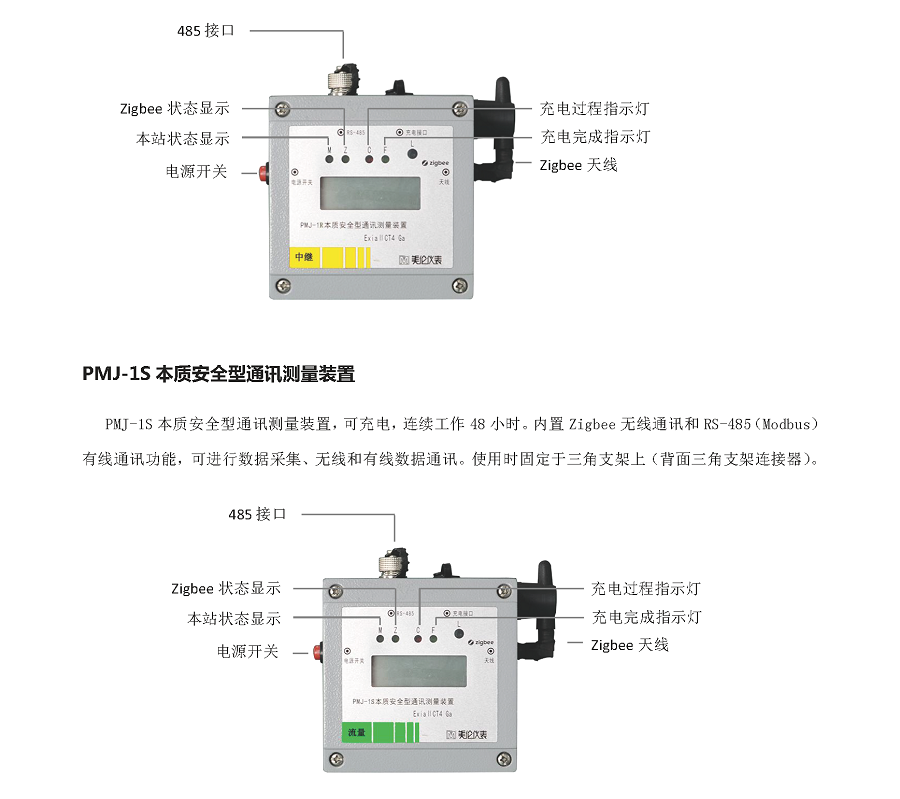

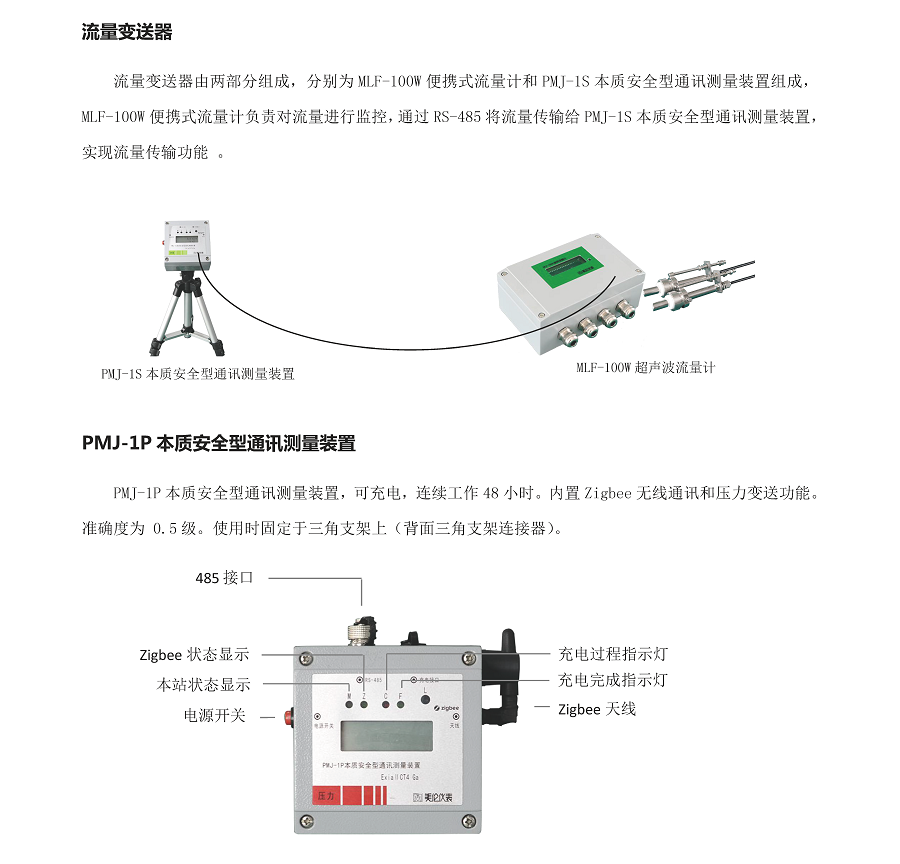

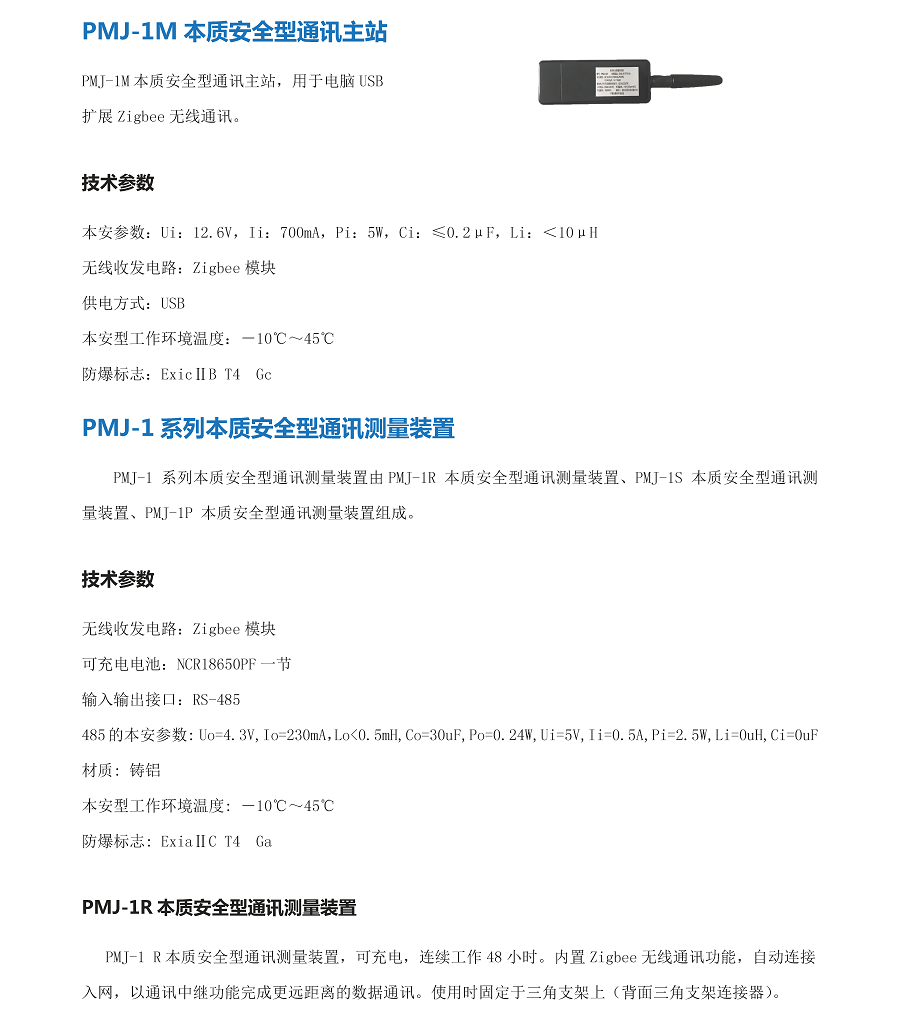

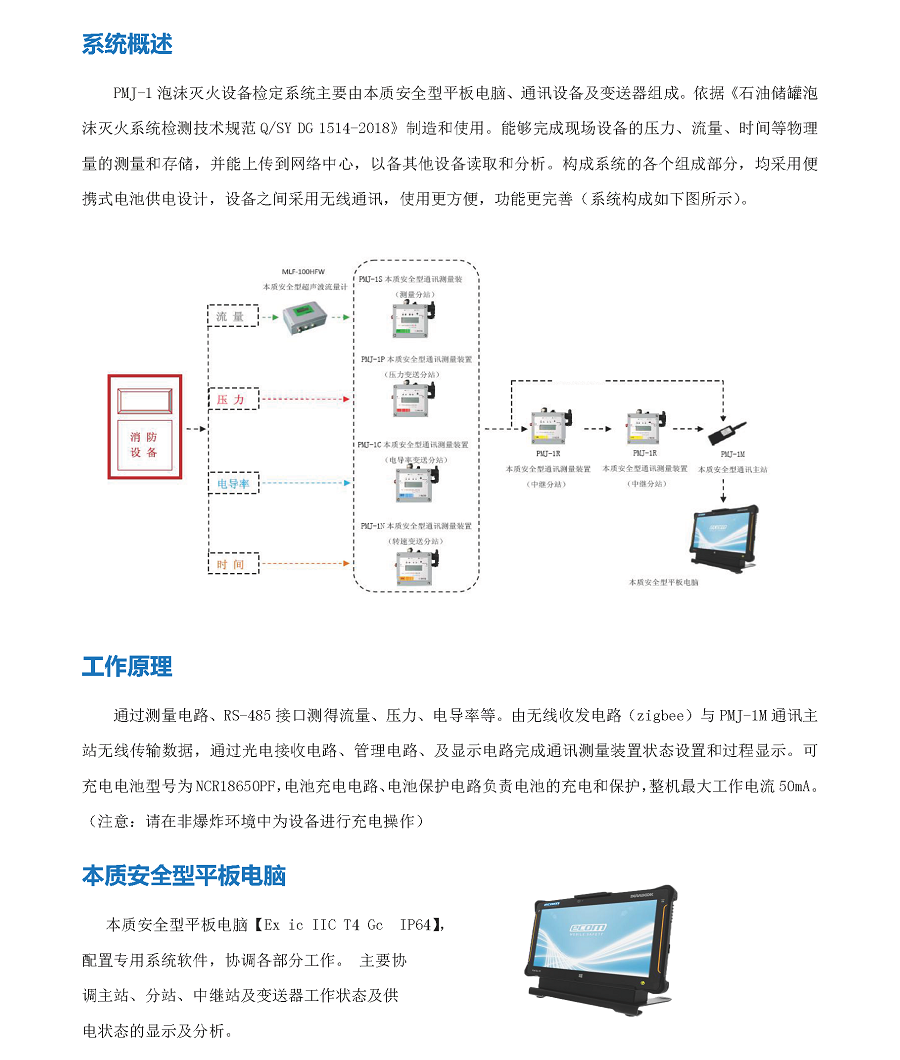

系統概述PMJ-1泡沫滅火設備檢定系統主要由本質安全型平板電腦、通訊設備及變送器組成。能夠完成現場設備的壓力、流量、時間等物理量的測量和存儲，并能上傳到網絡中心，以備其他設備讀取和分析。構成系統的各個組成部分，均采用便攜式電池供電設計，設備之間采用無線通訊，使用更方便，功能更完善（系統構成如下圖所示）。?工作原理通過測量電路、RS-485接口測得流量、壓力、電導率等。由無線收發電路（zigbee）與PMJ-1M通訊主站無線傳輸數據，通過光電接收電路、管理電路、及顯示電路完成通訊測量裝置狀態設置和過程顯示。可充電電池型號為NCR18650PF，電池充電電路、電池保護電路負責電池的充電和保護，整機最大工作電流50mA。（注意：請在非爆炸環境中為設備進行充電操作）本質安全型平板電腦本質安全型平板電腦【ExicIICT4Gc?IP64】，配置專用系統軟件，協調各部分工作。主要協調主站、分站、中繼站及變送器工作狀態及供電狀態的顯示及分析。?PMJ-1M本質安全型通訊主站PMJ-1M本質安全型通訊主站，用于電腦USB擴展Zigbee無線通訊。?技術參數??項目參數值本安參數Ui：12.6V，Ii：700mA，Pi：5W，Ci：≤0.2μF，Li：＜10μH無線收發電路Zigbee模塊供電方式USB本安型工作環境溫度－10℃～45℃防爆證號CE18.2237X防爆標志ExicⅡB?T4?Gc警告語產品外殼上非金屬部分，有潛在靜電電荷危險！使用中應避免摩擦！清潔時請用濕布擦拭。此產品僅能與已取得防爆合格證且參數匹配的本質安全型設備相連接，嚴禁在危險區插拔并保證可靠連接。?PMJ-1系列本質安全型通訊測量裝置PMJ-1系列本質安全型通訊測量裝置由PMJ-1R本質安全型通訊測量裝置、PMJ-1S本質安全型通訊測量裝置、PMJ-1P本質安全型通訊測量裝置組成。?技術參數??項目參數值無線收發電路Zigbee模塊可充電電池NCR18650PF一節輸入輸出接口RS-485485的本安參數Uo=4.3V,Io=230mA，Lo<0.5mH,Co=30uF,Po=0.24W,Ui=5V,Ii=0.5A,Pi=2.5W,Li=0uH,Ci=0uF材質鑄鋁本安型工作環境溫度－10℃～45℃防爆證號CE18.2240X防爆標志ExiaⅡCT4?Ga警告語產品外殼為鋁合金材質，必須防止由于沖擊或摩擦引起的點燃危險！外殼上非金屬部分，有潛在靜電電荷危險！使用中應避免摩擦！清潔時請用濕布擦拭。?外觀圖?流量變送器流量變送器由兩部分組成，分別為MLF-100W便攜式流量計和PMJ-1S本質安全型通訊測量裝置組成，MLF-100W便攜式流量計負責對流量進行監控，通過RS-485將流量傳輸給PMJ-1S本質安全型通訊測量裝置，實現流量傳輸功能。
